CTG-Z穿流式烘箱
工作原理
◆在传统的水平流厢式干燥中，气流只在物料表面流过，其缺点是传热系数低、热利用率差、物料干燥时间长，且由于结构的缺陷，无法完全全符合药品生产规范。为了克服以上缺点，我厂根据国外先进技术设计开发了穿流式箱式干燥器，其工作原理见图；
◆本机由风机将一部分新鲜空气经初、中、高三效过滤，达到十万级净化，经蒸汽热交换器，使空气升温至一定温度，通过过滤器使热空气净化后，再由左侧分流板分至各层，使热风平均通过每层被干燥的物料。湿空气从烘盘底下的倾斜风道抽出后，经离心风机使一部分湿空气排出烘箱外，另一部分空气继续循环加热，达到干燥目的。
特性
热风每一循环均通过亚或过滤器过滤，能有效避免空气中夹带物料在循环再加热过程发生变质，对药品的污染，完全符合药品生产规范。
穿流式烘箱比平流式烘箱干燥能力大，每层物料装料厚度为平流式烘箱的三倍以上。
穿流式烘箱干燥面积大、效率高，能力比平流式烘箱大3-6倍，成本费用较低。
适合各种颗粒状、块状物品的干燥。
操作容易，清洗更换便捷，故障率较低。
空气进出口都有空气过滤器，不会污染被干燥的物料，影响其品质。
烘箱加热热源可采用蒸汽或电加热。

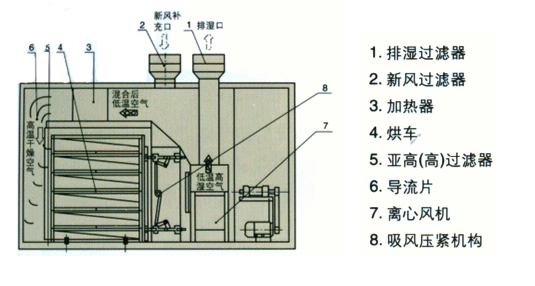

结构示意图

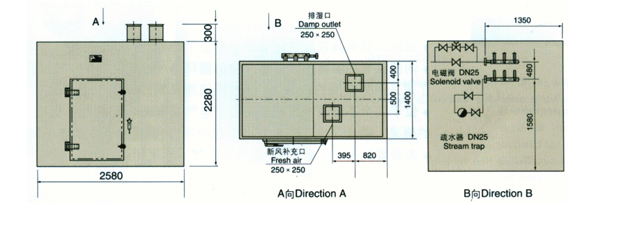

CTG-Z- I型烘箱示意图：

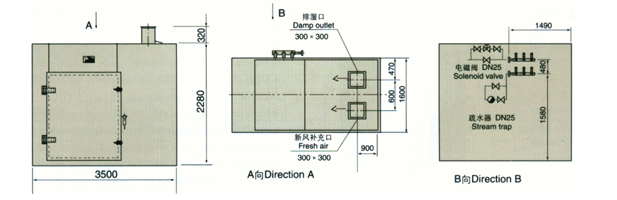

CTG-Z- II型烘箱示意图：

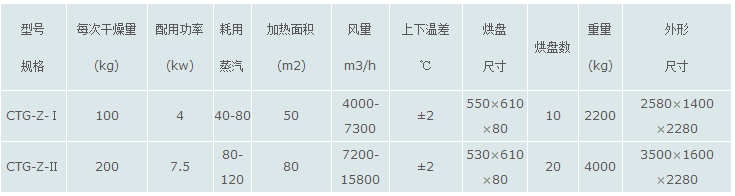

技术参数
