T-200-T600型酒精回收塔
主要用途
◆本装置适用于制药、食品、轻工、化工等行业稀酒精回收。也适用于甲醇等其它溶媒的蒸馏。本装置根据用户的需要，可将30°左右的稀酒精蒸馏至90～95°酒精。
装置特点
◆ 本装置采用新型、不锈钢网孔填料，蒸馏塔体采用不锈钢制。凡接触酒精的设备，如冷凝器，稳压罐，冷却蛇管等均采用不锈钢制，以确保成品酒精不被污染。蒸馏釜采用可拆式U型加热管，在维修时可将U型管移出釜外，便于对加热管外壁及蒸馏釜内壁进行清洗。本装置可间歇生产，也可半连续生产。
装置组成
◆ 本装置有T-200、T-300、T-400、T-500、T-600共五种规格，每种规格包括相应蒸馏塔、蒸馏釜、冷凝器、冷却器、稳压罐。比重测定器及其它辅助设备用户自备。我厂也可按用户要求另行加工供应。
工艺流程

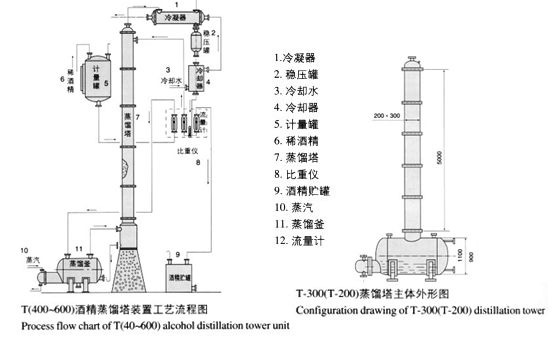

◆ 图1为T-400、T-500、T-600的工艺流程图。
◆ 图2为T-200、T-300蒸馏塔主体外形图。其工艺流程与图1同。不同之处是T-200、T-300的塔与塔釜直接连接成一体。

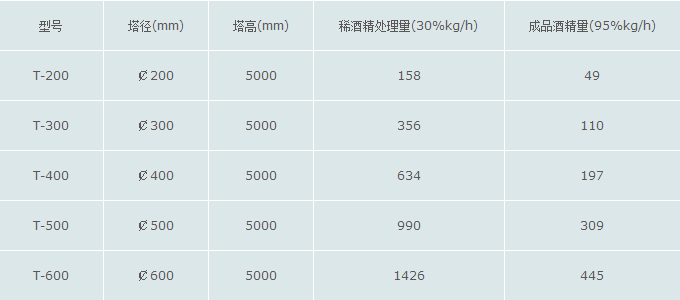

技术参数
安装须知
◆ 蒸馏塔的安装除要求塔的垂直度气密性、稳定性外，每段塔节波纹填料的安装好坏是影响塔效率的关键，具体要求是
1. 每钵波纹填料须安放水平，四周用石棉或聚四氯烯刨花塞实，以防料液走"短路"。
2. 填料之间应贴紧，不得有间隙，相接触的两钵波纹填料方向呈90°交错排列。
3. 每段塔节两端的填料石，应于法兰平面，以使两段塔节连接后，其两个端面的填料之间的间隙尽量小。
